噴淋式兆聲波清洗噴頭，是以噴嘴的形式對被清洗物進行清洗。其工作原理是將兆聲波換能器嵌入到噴嘴中，使流動的水流將兆聲波能量傳送到被清洗物表面，從而達到清洗的目的。噴淋式兆聲波清洗噴頭的優勢在于它是點對點直接對被清洗物表面進行處理，可以讓聲能焦點直接接觸被清洗物的表面。相比于槽式兆聲清洗機，噴淋式兆聲波清洗噴頭的兆聲轉換效率更高，而且避免了槽式由于液體深度不同而造成的聲場強度不均的問題。另外，由于噴淋式兆聲波清洗噴頭使用的是流動的液體，不會存在有殘留的臟污對被清洗物造成二次污染的問題。

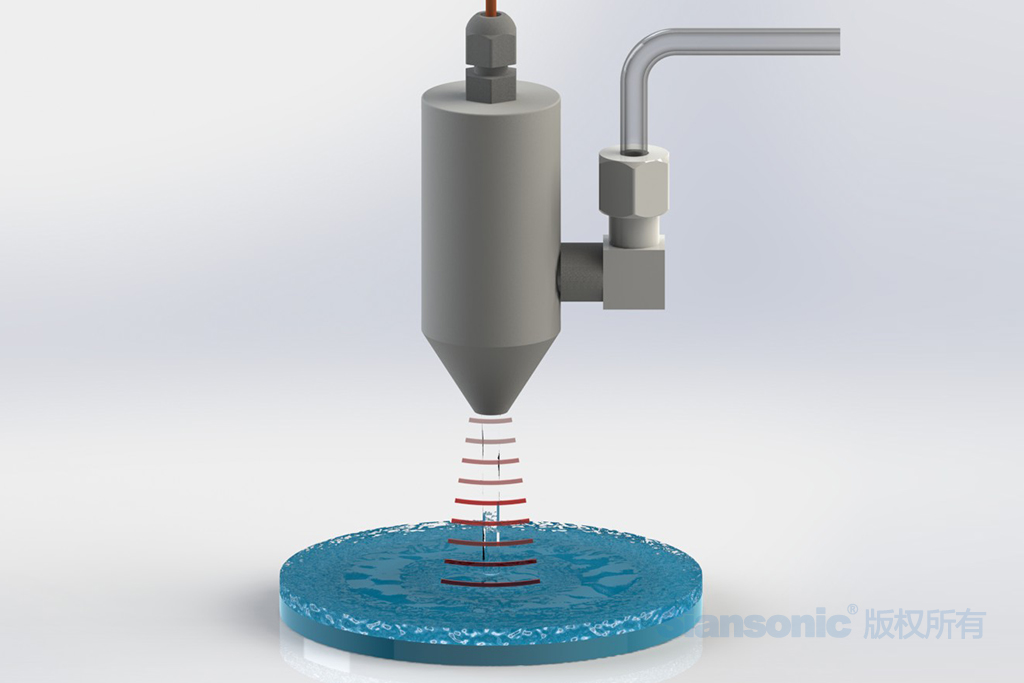

圖1.噴淋式兆聲波清洗噴頭原理示意圖

相對于批量的半導體晶圓清洗來說，槽式兆聲清洗無疑是清洗效率更高的選擇。因此為了節約成本、提高效率，在90-65nm工藝中，通常是以槽式清洗為主。但是對于槽式兆聲波清洗來說，交叉污染的風險會比較大，所以在更低線寬的工藝中，由于對于雜質的容忍度更低，單片清洗技術的占比會更高。為了避免反復清洗帶來的高成本，降低廢品率是晶圓生產中的一個重要手段。在一個芯片的生產過程中清洗工序是重復進行的，晶圓清洗步驟數量占整個芯片制造過程工序的30%以上。而且生產越往后推進清洗工序的數量以及重要性也會相應提升，為了保證良品率，幾乎每道工序都需要進行清洗。據估計，每月十萬片的DRAM工廠，1%的良率提升可為客戶每年增加3000-5000萬美元的利潤。

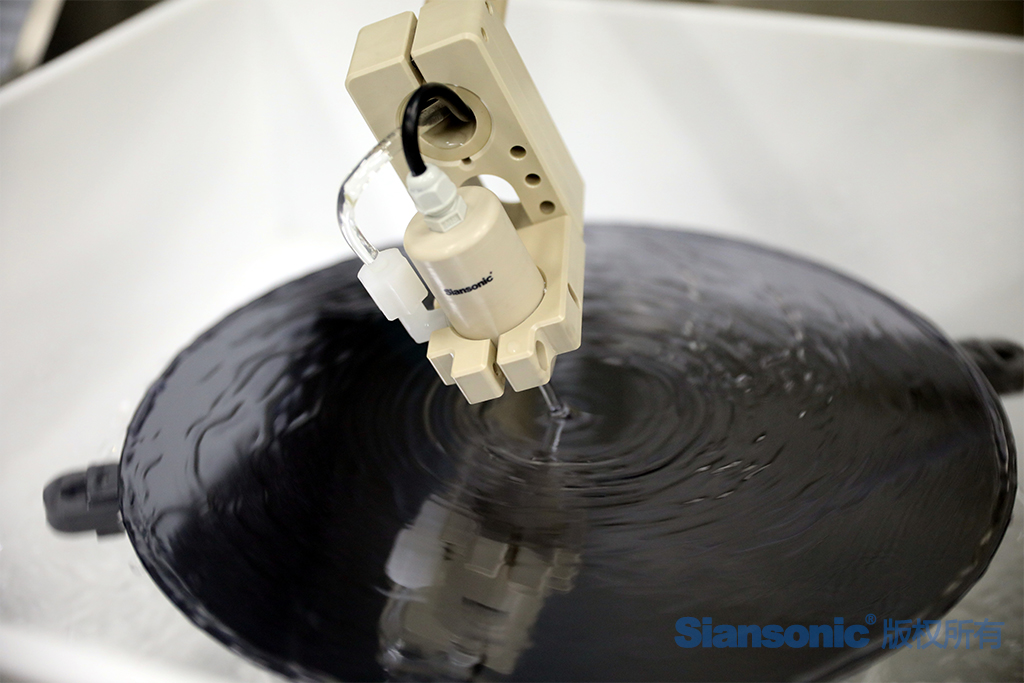

圖2.東方金榮超聲Siansonic的噴淋式兆聲波清洗噴頭清洗半導體晶圓

噴淋式兆聲波清洗噴頭，可以搭配運動組件來實現整個二維平面的清洗，適合包括半導體晶圓在內的各種平面基材的清洗。Siansonic噴淋式兆聲波清洗噴頭全面采用非金屬的防腐材質，可適應各種酸堿及有機溶劑，另外采用獨特的換能器貼合技術，使其具有更高的穩定性和耐久性。北京東方金榮超聲電器有限公司可為各種不同領域的應用，提供多種類型的兆聲波清洗系統及整體解決方案。
